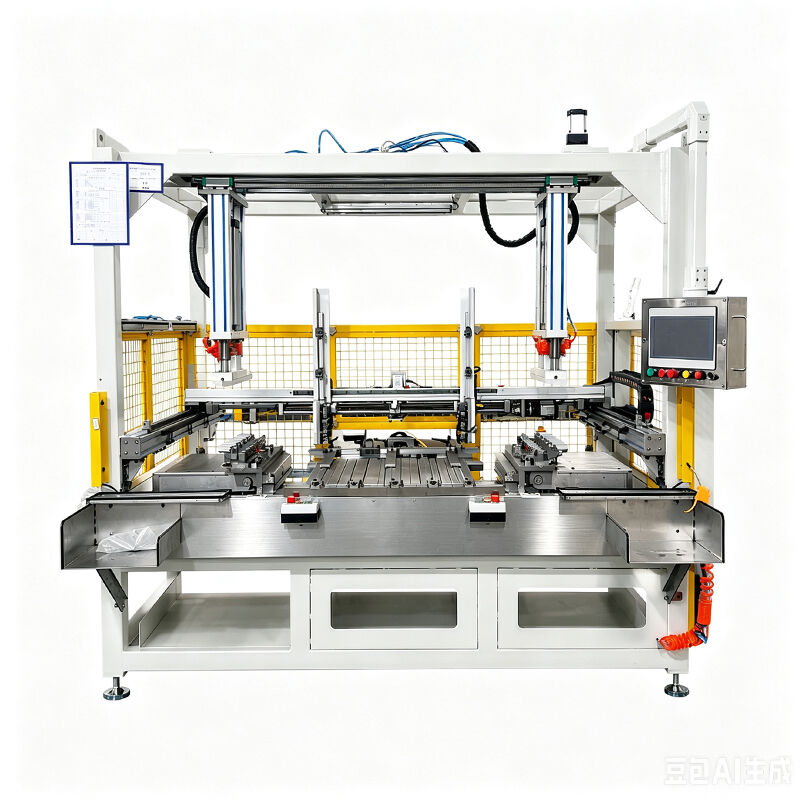

Macchina Assemblaggio Nucleo Condensatore Automobilistico | Attrezzatura Automatica per la Disposizione dei Tubi e la Costruzione di Scambiatori di Calore
Introduzione al Prodotto
Macchina Automatica per l'Assemblaggio del Nucleo del Condensatore per la Produzione di Scambiatori di Calore per Autoveicoli
La Macchina Assemblaggio Nucleo Condensatore Automobilistico è una soluzione ingegnerizzata di precisione sviluppata per i produttori di condensatori automobilistici e scambiatori di calore in alluminio. È progettata per assemblare accuratamente componenti chiave tra cui tubi, alette, piastre laterali e piastre di testa in un nucleo di condensatore completo, garantendo un posizionamento stabile, una qualità costante e prestazioni affidabili prima del processo di brasatura.
Dotata di un sistema automatico di disposizione dei tubi controllato da servo, questa macchina migliora l'accuratezza dell'assemblaggio riducendo la dipendenza dalle operazioni manuali. La tecnologia di posizionamento preciso dei tubi aiuta i produttori a ottenere risultati di produzione più coerenti, ridurre gli errori di assemblaggio e migliorare l'efficienza produttiva complessiva.
L'attrezzatura è adatta per la produzione di condensatori automobilistici, la produzione di radiatori e altre applicazioni di scambiatori di calore in alluminio. Con parametri regolabili e configurazioni personalizzabili, può soddisfare diverse dimensioni del nucleo, specifiche dei tubi e requisiti di produzione, fornendo una soluzione flessibile per i produttori che aggiornano le proprie capacità produttive.
Perché Aggiornare all'Assemblaggio Automatico del Nucleo del Condensatore?
I tradizionali processi manuali di assemblaggio del nucleo del condensatore spesso affrontano sfide come il posizionamento incoerente dei tubi, la qualità di assemblaggio instabile e l'elevato fabbisogno di manodopera. Questi fattori possono influire sull'efficienza produttiva e aumentare la pressione del controllo qualità.
La Macchina Automatica per l'Assemblaggio del Nucleo del Condensatore di SUNHOPE aiuta i produttori a superare queste sfide attraverso un controllo preciso e processi di assemblaggio ottimizzati.
Migliore Accuratezza di Assemblaggio
Il sistema di disposizione dei tubi controllato da servo garantisce un posizionamento accurato dei tubi e una spaziatura costante, contribuendo a mantenere una qualità stabile del nucleo durante la produzione.
Minore Dipendenza dalla Manodopera
Automatizzando le operazioni critiche di disposizione dei tubi, la macchina riduce il lavoro manuale ripetitivo e migliora la standardizzazione della produzione.
Maggiore Coerenza della Produzione
Il controllo meccanico preciso garantisce prestazioni di assemblaggio affidabili, rendendola adatta ad ambienti di produzione continua.
Adattamento Flessibile alla Produzione
La macchina supporta dimensioni del nucleo personalizzate, spaziatura dei tubi, spessore dei tubi e specifiche delle alette per soddisfare diversi design di condensatori.
Caratteristiche e Vantaggi Chiave
Sistema Automatico di Disposizione dei Tubi
La macchina è dotata di un sistema di disposizione dei tubi azionato da servo che posiziona automaticamente i tubi secondo i requisiti preimpostati. Ciò migliora l'accuratezza del posizionamento dei tubi, riduce gli errori di posizionamento manuale e garantisce una qualità di assemblaggio costante.
Assemblaggio Nucleo Condensatore ad Alta Precisione
Integrando le funzioni di alimentazione dei tubi, disposizione automatica dei tubi e installazione delle piastre di testa, l'attrezzatura fornisce prestazioni di assemblaggio stabili e affidabili per la produzione di condensatori automobilistici.
Configurazione Flessibile per Diversi Design di Scambiatori di Calore
La macchina supporta varie strutture di scambiatori di calore in alluminio attraverso parametri regolabili, consentendo ai produttori di adattare l'attrezzatura a diversi modelli di condensatori e requisiti di produzione.
Controllo Servo per un Funzionamento Stabile
Il sistema di azionamento servo fornisce un controllo preciso del movimento, un funzionamento fluido e una rapida regolazione durante i cambi di produzione, contribuendo a ridurre i tempi di inattività e migliorare l'efficienza produttiva.
Processo di Produzione
Vista Dettagliata del Meccanismo di Disposizione dei Tubi Servo e della Struttura di Assemblaggio del Nucleo
La Macchina Automatica per l'Assemblaggio del Nucleo del Condensatore completa il processo di preparazione del nucleo attraverso i seguenti passaggi:
1. Caricamento Tubi
I tubi vengono posizionati manualmente nel caricatore verticale per un'alimentazione continua.
2. Disposizione Automatica dei Tubi
Il sistema controllato da servo dispone automaticamente i tubi secondo la struttura preimpostata del nucleo del condensatore, garantendo un posizionamento accurato.
3. Installazione Piastre di Testa
Le piastre di testa vengono installate automaticamente o manualmente in base ai diversi requisiti di produzione.
4. Posizionamento Alette
Le alette vengono posizionate manualmente per completare il processo di impilamento del nucleo.
5. Preparazione del Nucleo per la Brasatura
Dopo l'assemblaggio, il nucleo del condensatore completato è pronto per i processi successivi come la brasatura sotto vuoto, la crimpatura e il test di tenuta.
Applicazioni
La Macchina Assemblaggio Nucleo Condensatore Automobilistico è adatta per la produzione di:
- Nuclei di condensatori automobilistici
- Nuclei di scambiatori di calore in alluminio
- Nuclei di radiatori
- Nuclei di intercooler
- Componenti di scambiatori di calore HVAC
È ampiamente utilizzata dai produttori che producono scambiatori di calore brasati in alluminio per autovetture, veicoli commerciali e sistemi di raffreddamento industriali.
Parametri Tecnici
| Parametro |
Specifiche |
| Funzione Attrezzatura |
Disposizione Automatica dei Tubi |
| Altezza Nucleo |
300–900mm |
| Larghezza Nucleo |
300–600mm |
| Distanza Centro Tubo e Aletta |
8+2=10mm (Personalizzabile) |
| Spessore Tubo |
2mm (Personalizzabile) |
| Altezza Aletta |
8mm (Personalizzabile) |
| Strato Tubi |
1 Strato |
| Modalità di Azionamento |
Servo |
| Sistema di Alimentazione Tubi |
Caricatore verticale, posizionamento manuale dei tubi |
| Disposizione Tubi |
Disposizione Automatica dei Tubi |
| Installazione Piastra di Testa |
Installazione Piastra di Testa Automatica / Manuale |
| Posizionamento Alette |
Posizionamento Manuale Alette |
| Alimentazione Elettrica |
Circa 6KW |
| Pressione Aria |
0.5–0.8MPA |
| Dimensioni Macchina |
Circa 2700 × 1900 × 2250mm |
| Peso Macchina |
Circa 2.2T |
| Tempo di Cambio |
≤10 minuti (Cambio Parziale) |
| Efficienza Produttiva |
Circa 80±30 sec/PZ (Valore di riferimento, a seconda delle condizioni operative) |
Perché Scegliere SUNHOPE?
Con oltre 15 anni di esperienza nelle soluzioni per la produzione di radiatori e scambiatori di calore, SUNHOPE fornisce attrezzature complete, supporto alla produzione e servizi tecnici per clienti globali.
La nostra esperienza copre:
- Produzione di radiatori automobilistici
- Soluzioni per la produzione di condensatori
- Assemblaggio di scambiatori di calore in alluminio
- Integrazione di linee di produzione complete
La nostra gamma di prodotti include:
- Macchine per l'Assemblaggio del Nucleo del Radiatore
- Macchine per l'Assemblaggio del Nucleo del Condensatore
- Macchine per la Formatura delle Alette
- Forni per Brasatura Alluminio
- Attrezzature per Test di Tenuta
- Componenti per Radiatori e Condensatori
Oltre alla fornitura di attrezzature, SUNHOPE fornisce guida all'installazione, formazione degli operatori e supporto tecnico per aiutare i clienti a creare linee di produzione di scambiatori di calore efficienti e affidabili.
Sia che stiate costruendo una nuova fabbrica, espandendo la capacità produttiva o aggiornando una linea di produzione esistente, SUNHOPE può fornire una soluzione completa per la produzione di radiatori e condensatori su misura per le vostre esigenze.
FAQ
1. A cosa serve una Macchina Assemblaggio Nucleo Condensatore Automobilistico?
La macchina viene utilizzata per assemblare nuclei di condensatori automobilistici disponendo accuratamente i tubi e combinando alette, piastre laterali e piastre di testa prima della brasatura e della lavorazione finale.
Aiuta i produttori a migliorare l'accuratezza dell'assemblaggio, ridurre gli errori manuali e ottenere una qualità di produzione più stabile.
2. Il processo di disposizione dei tubi è completamente automatico?
Sì. La macchina utilizza un sistema automatico di disposizione dei tubi controllato da servo per posizionare accuratamente i tubi secondo parametri preimpostati.
Ciò migliora la coerenza della spaziatura dei tubi e garantisce prestazioni affidabili nell'assemblaggio del nucleo del condensatore.
3. Quali dimensioni del nucleo del condensatore può gestire questa macchina?
Il modello standard supporta:
- Altezza Nucleo: 300–900mm
- Larghezza Nucleo: 300–600mm
La spaziatura dei tubi, lo spessore dei tubi, l'altezza delle alette e altre specifiche possono essere personalizzate in base alle esigenze del cliente.
4. Questa macchina può essere personalizzata per diversi design di condensatori?
Sì. SUNHOPE fornisce soluzioni personalizzate basate su diverse strutture di condensatori, requisiti di capacità produttiva e processi di produzione.
Le opzioni di personalizzazione includono la configurazione della macchina, le dimensioni del nucleo e le specifiche di assemblaggio.
5. SUNHOPE può fornire una soluzione completa per la produzione di condensatori automobilistici?
Sì. SUNHOPE fornisce soluzioni complete per la produzione di condensatori automobilistici, tra cui macchine per l'assemblaggio del nucleo del condensatore, macchine per la formatura delle alette, forni per brasatura in alluminio, attrezzature per test di tenuta e relativi componenti per scambiatori di calore.
Forniamo inoltre guida all'installazione, formazione degli operatori e supporto tecnico per aiutare i clienti a creare linee di produzione efficienti e affidabili.
