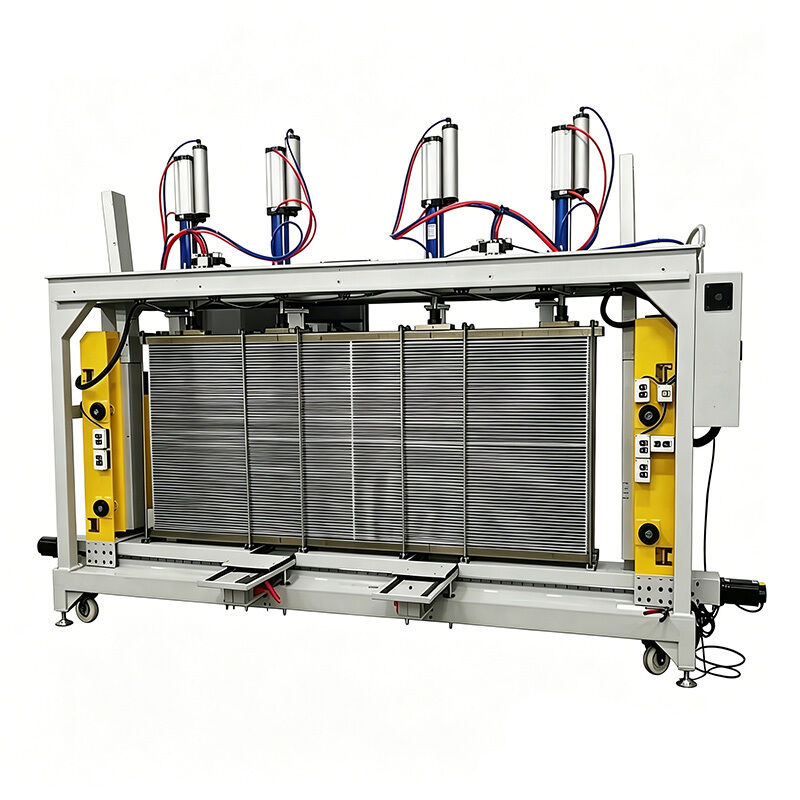

Macchina per l'assemblaggio del nucleo dello scambiatore di calore a piastre e barre

I produttori di scambiatori di calore a piastre e a barre spesso affrontano una sfida comune: produrre nuclei di dimensioni diverse mantenendo la precisione dell'assemblaggio e riducendo al minimo i tempi di configurazione.

La macchina per l'assemblaggio del nucleo dello scambiatore di calore a piastre e barre SUNHOPE è stata sviluppata per soddisfare questo requisito. Progettata per la produzione di intercooler, radiatori dell'olio, intercooler e scambiatori di calore industriali, la macchina consente agli operatori di regolare rapidamente le dimensioni del nucleo attraverso un sistema di posizionamento servocontrollato invece di fare affidamento su lunghe modifiche manuali delle attrezzature.

Per le aziende che producono vari modelli di scambiatori di calore in lotti di produzione piccoli e medi, i cambi rapidi possono migliorare significativamente l’efficienza dell’officina e ridurre i tempi di fermo tra i cicli di produzione.

Con una dimensione massima di assemblaggio di 2.000 mm di lunghezza, 350 mm di larghezza e 150 mm di altezza, la macchina copre la maggior parte delle applicazioni di scambiatori di calore a piastre e barre attualmente utilizzate nei settori automobilistico e del raffreddamento industriale.

A differenza delle tradizionali attrezzature di assemblaggio che richiedono frequenti regolazioni meccaniche, questa macchina utilizza più servomotori per posizionare le attrezzature di assemblaggio in base alle dimensioni del nucleo selezionate.

Una volta impostata la dimensione di lavoro, i servomotori smettono di muoversi e rimangono in posizione durante il montaggio. Questo design aiuta a ridurre il consumo di energia mantenendo una precisione di produzione stabile.

Per i produttori che gestiscono ordini personalizzati o specifiche di prodotti multipli, la possibilità di passare da una dimensione all'altra in pochi minuti può fornire un vantaggio operativo significativo.

La macchina è adatta per:

• Scambiatori di calore a piastre e barre
• Nuclei dell'intercooler
• Nuclei del radiatore dell'olio
• Intercooler
• Moduli di raffreddamento industriale
• Scambiatori di calore per gestione termica EV

La macchina è stata sviluppata tenendo presente le esigenze dell'impianto di produzione.

Gli operatori possono regolare facilmente le dimensioni del prodotto attraverso il sistema di controllo senza complicate modifiche meccaniche. I pulsanti di controllo manuale consentono un funzionamento rapido durante l'impostazione e la produzione.

La compressione è fornita da un cilindro booster gas-liquido di Zhejiang Yili. Nel modello 1300 vengono utilizzati due cilindri indipendenti e regolabili a seconda delle diverse esigenze di montaggio.

La tavola scorrevole può estendersi di circa 260 mm oltre il telaio della macchina dopo l'installazione, fornendo ulteriore spazio operativo durante il caricamento o il posizionamento dei componenti principali.

• Sistema di azionamento dell'apparecchio: motore passo-passo Nacron
• Sistema di controllo: controller Mitsubishi (Giappone)
• Sistema di compressione: cilindro booster gas-liquido Zhejiang Yili
• Velocità di movimento regolabile: 0–30 m/min
• Intervallo di regolazione della lunghezza: 300–1500 mm
• Intervallo di regolazione della larghezza: 30–300 mm
• Distanza estensione piano scorrevole: circa 260 mm
• Interfaccia di funzionamento manuale

Questa attrezzatura è ampiamente utilizzata nella produzione di:

• Intercooler automobilistici
• Radiatori dell'olio in alluminio
• Intercooler
• Scambiatori di calore industriali
• Sistemi di raffreddamento per macchine edili
• Sistemi di raffreddamento per macchine agricole
• Componenti di raffreddamento dei veicoli elettrici
• Gruppi scambiatori di calore a piastre e barre personalizzati

Poiché i sistemi di raffreddamento continuano a diventare sempre più specializzati, i produttori richiedono sempre più apparecchiature di assemblaggio flessibili in grado di gestire un'ampia gamma di dimensioni del nucleo. Questa macchina è progettata specificatamente per questo scopo.

SUNHOPE è coinvolta nella produzione di radiatori, condensatori e scambiatori di calore da oltre 15 anni.

A differenza delle aziende che vendono solo attrezzature, comprendiamo le sfide che si presentano durante la produzione quotidiana perché lavoriamo a stretto contatto con i processi di produzione e il funzionamento delle attrezzature.

Assistiamo i clienti nella creazione di impianti di produzione di radiatori e scambiatori di calore fornendo consigli pratici sul layout della fabbrica, sulla selezione delle attrezzature e sulla pianificazione della produzione.

Oltre alle macchine per l'assemblaggio dei nuclei, SUNHOPE può fornire attrezzature per linee di produzione complete e soluzioni di produzione CKD per la produzione di radiatori e scambiatori di calore.

Forniamo un'ampia gamma di componenti per radiatori, condensatori e scambiatori di calore, aiutando i clienti a semplificare gli acquisti e a mantenere catene di fornitura stabili.

Il nostro team fornisce guida all'installazione, supporto alla produzione e assistenza per la risoluzione dei problemi per aiutare i clienti a ottenere un funzionamento stabile ed efficiente.

Quanto tempo ci vuole per cambiare le dimensioni principali?

Per la maggior parte delle applicazioni, gli operatori possono completare le regolazioni dimensionali in pochi minuti utilizzando il sistema di posizionamento servocontrollato, rendendo la macchina adatta ad ambienti di produzione multi-modello.

La macchina è adatta alla produzione di scambiatori di calore personalizzati?

SÌ. La macchina è progettata per accogliere un'ampia gamma di dimensioni di prodotto ed è comunemente utilizzata dai produttori che producono intercooler personalizzati e scambiatori di calore a piastre e barre.

Quali settori utilizzano tipicamente queste apparecchiature?

La macchina è ampiamente utilizzata dai produttori che servono i settori automobilistico, dei veicoli commerciali, delle macchine edili, delle macchine agricole, del raffreddamento industriale e dell'energia.

La macchina può essere personalizzata per prodotti più grandi o speciali?

SÌ. SUNHOPE può fornire soluzioni personalizzate in base a specifici requisiti di produzione e dimensioni del prodotto.

SUNHOPE fornisce installazione e supporto tecnico?

SÌ. Offriamo guida all'installazione, consulenza tecnica e supporto post-vendita per aiutare i clienti a integrare con successo l'apparecchiatura nelle loro operazioni di produzione.

SUNHOPE può fornire una linea di produzione completa di scambiatori di calore?

SÌ. Oltre alle singole macchine, forniamo soluzioni complete che includono attrezzature, componenti, supporto tecnico e servizi di pianificazione della produzione.
